鍋爐管氧化皮厚度測量

應用

鍋爐管用于發電廠。硬的氧化物涂層將逐漸積聚在發電鍋爐管的內部。 氧化層越厚，鍋爐效率越低，額外的熱量積聚將縮短鍋爐的使用壽命。

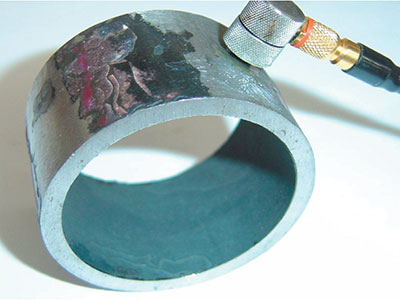

圖1鍋爐管的檢測

方案

測試的目的是對鋼管壁厚和位于管內徑上的氧化皮層進行單獨的厚度測量。來自管到氧化物的界面回波比來自氧化物到空氣界面的回波小得多，因此，困難是將這兩個回波彼此分離并在兩個回波之間進行測量。

測試的目的是對鋼管壁和位于管內徑上的氧化皮層進行單獨的厚度測量。來自管-氧化物的界面回波比來自氧化物-空氣界面的回波小得多，因此，困難是將這兩個回波彼此分離并在兩個回波之間進行測量。

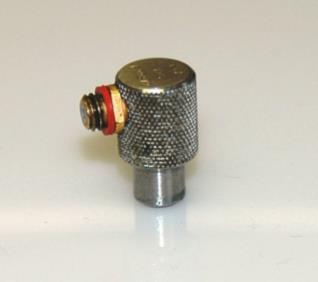

圖2探頭

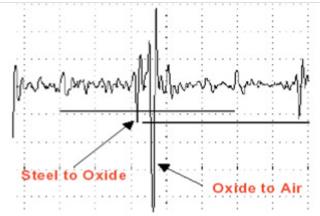

圖3 A掃描

圖4

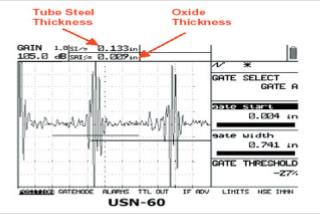

圖3中的示例示出了鋼-氧化物界面回波的振幅約為1/3的氧化物-空氣界面回波。 使用高阻尼“α”型橫波直探頭是獲得薄氧化層測量的關鍵。

橫波的聲速是縱波聲度的1/2，這使得時間分辨率加倍，并且使得系統能夠測量比常規縱波探頭探測更薄的涂層。

一般解決方案條件:

1設備：USN-60L或者USN-60

2門選擇電路（用于任一單元）

3橫波DFR探頭

4BNC-MD或Lemo-MD電纜

優點：

1在較厚鍋爐管壁厚上測量較薄的氧化層、銹化層涂層

2使用"比較模式"視圖觀測標準值與實際測量值的對比

3高的顯示分辨率和范圍為信號提供了清晰的評定并解決了測量問題
